Sujet : Restauration d'un KORG T3.

1) Changement de la pile interne
2) Remplacement du Backlight/éclairage écran
3) Remplacement des switchs


Sujet : Démontage.

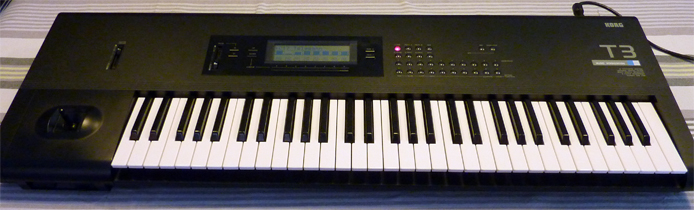

1/ la machine.

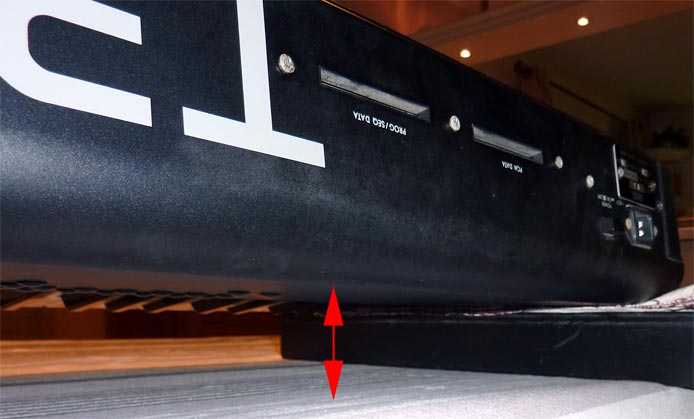

2/ Débranchez le T3, placez la machine à l'envers et en hauteur pour protéger le "pitchbend".

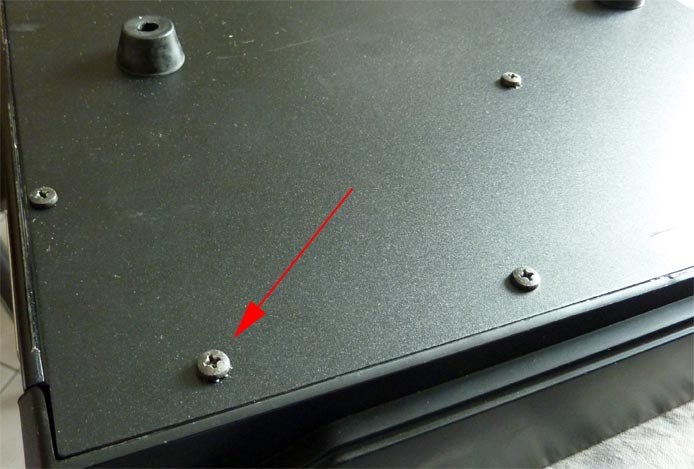

3/ Retirez les vis du capot.


4/ une fois ouvert.

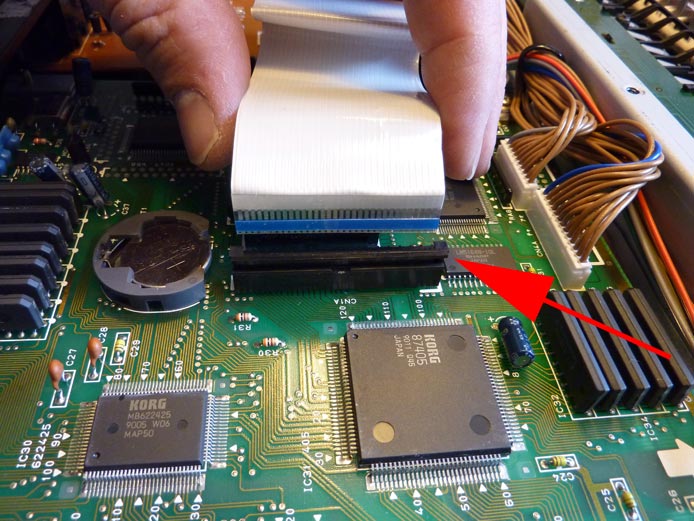

profitez en pour changer la pile "CR2032" (flèche bleu).
ATTENTION, cette opération efface la mémoire, sauvegardez vos données avant !!

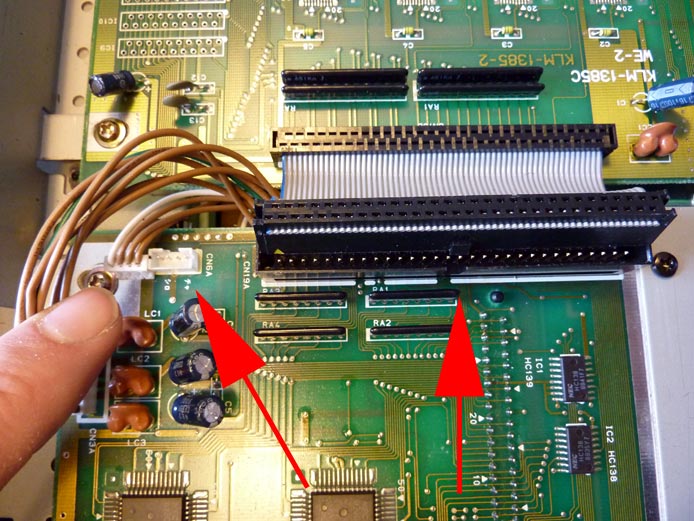

5/ déconnectez la carte mère CN19A et CN6A.


6/ Puis CN7.

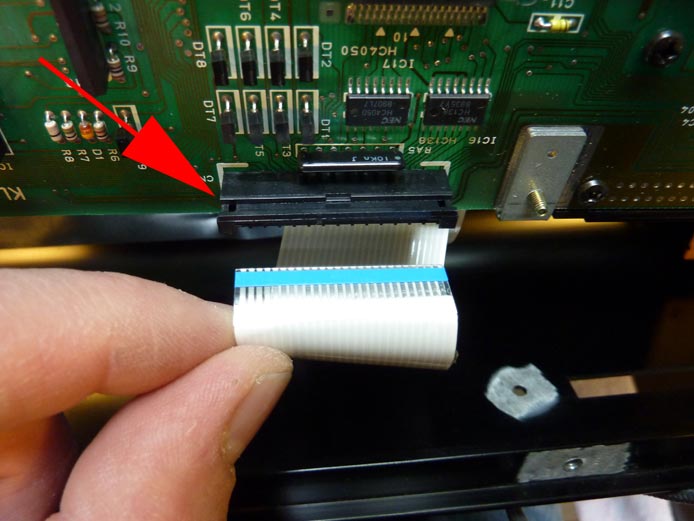

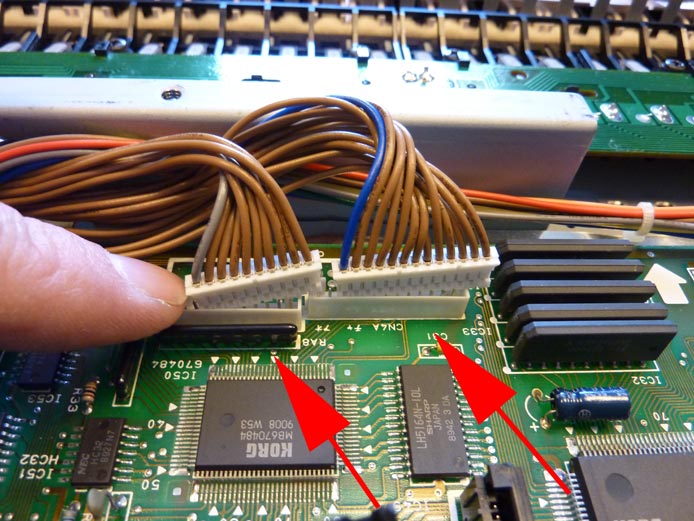

7/ déconnectez CN1A en levant le clip noir.


8/ déconnectez CN8A et CN9A.


9/ déconnectez CN4A et CN5A.

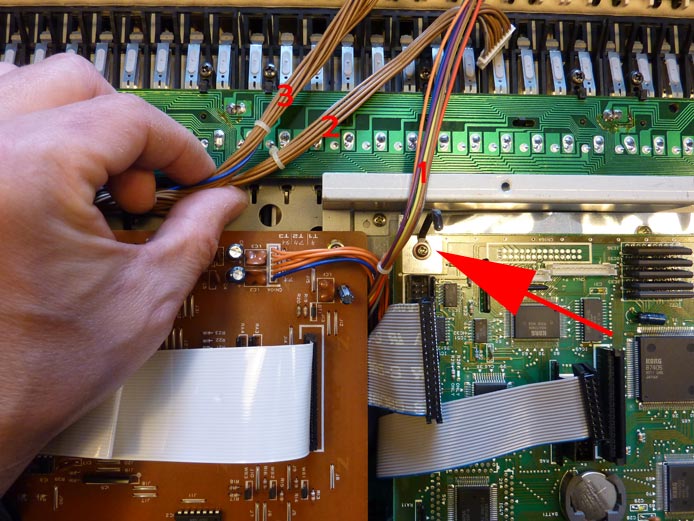

10/ dégagez le serre câble et les 3 nappes.


11/ Retirez les visses de la carte mère, vous devez avoir cela :

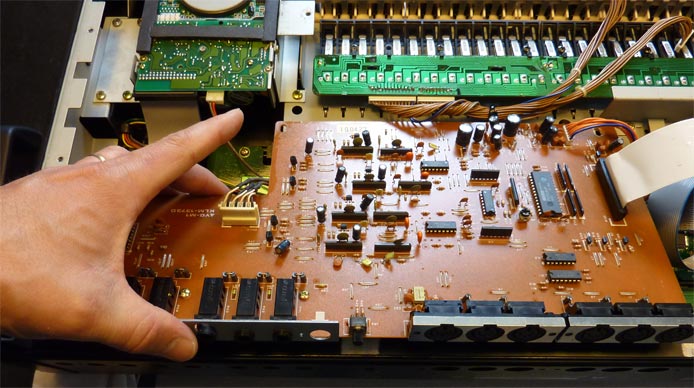

12/ dégagez la carte mére, vous appercevez le connecteur CN2A.


13/ déconnectez CN2A en levant le clip noir.

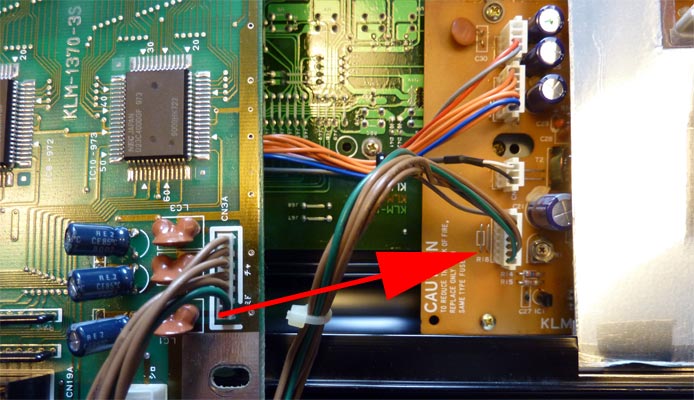

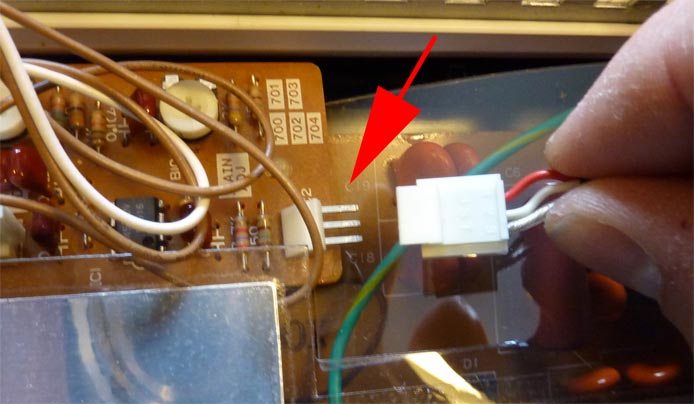

14/ déconnectez CN3B sur la carte d'alimentation.

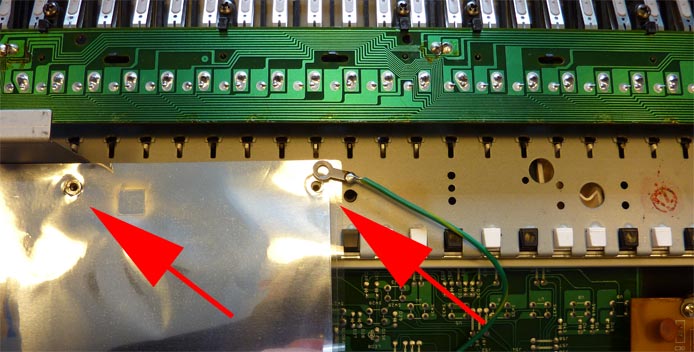

15/ démontez le film métallique, attention au fil de masse.


16/ démontez la carte son.

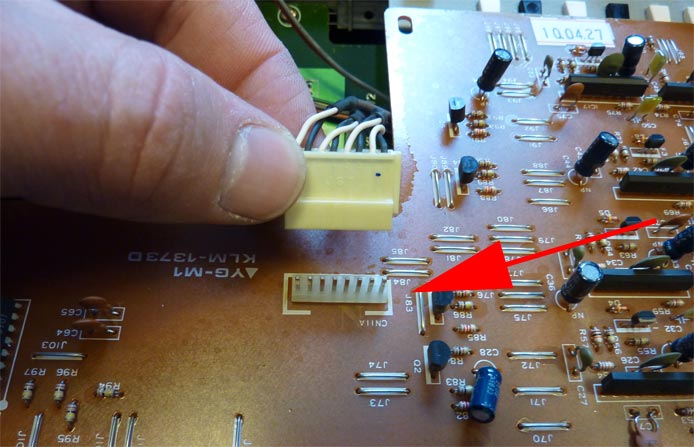

17/ déconnectez CN11A .

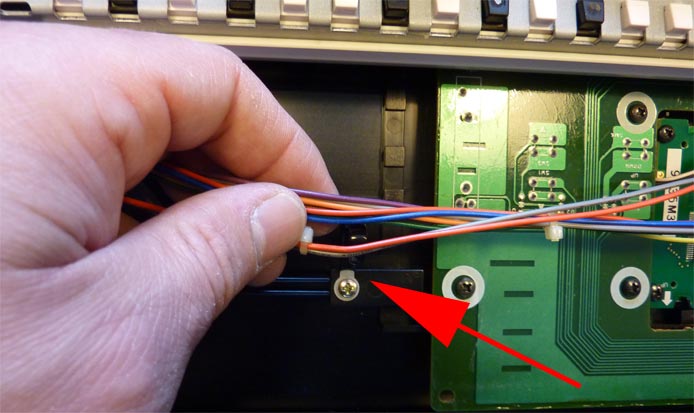

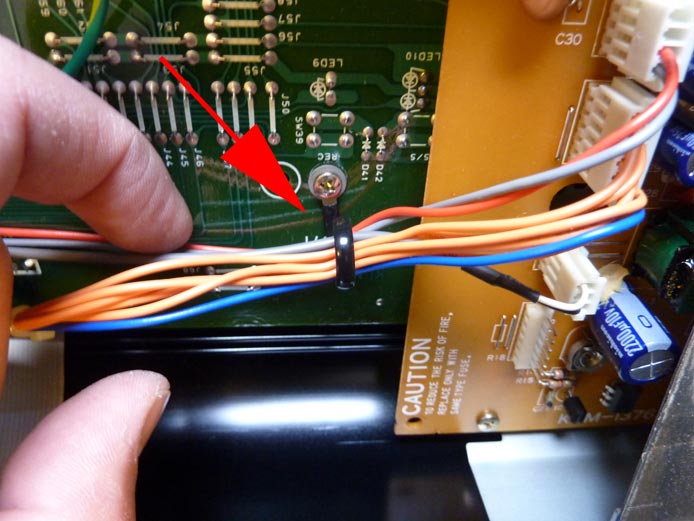

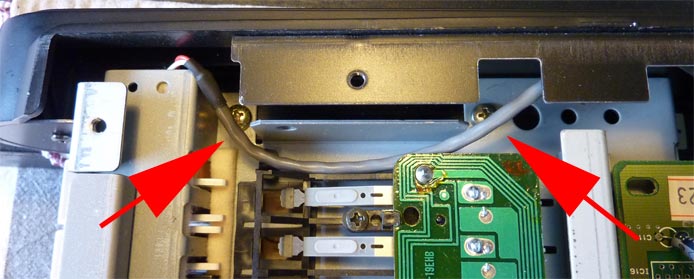

18/ dégagez le serre câble.

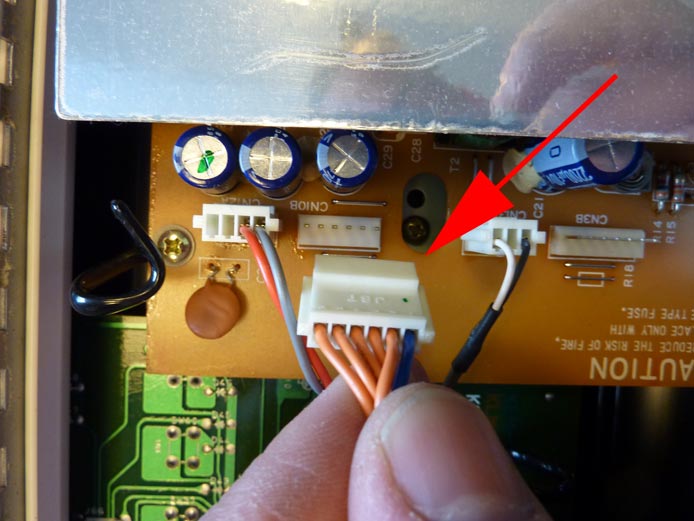

19/ déconnectez CN10B sur la carte d'alimentation .


20/ démontez le clavier.


21/ démontez le lecteur de disquette, 6 visses.


22/ dégagez le serre câble et les 2 nappes, deconnectez CN12A sur la carte alimentation.

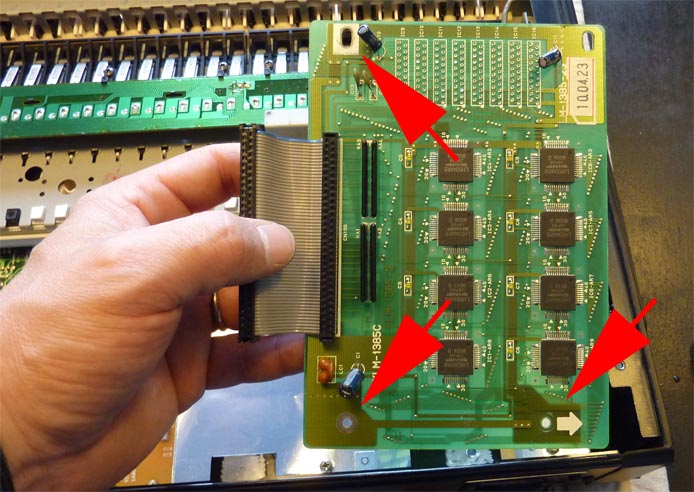

23/ démontez la carte mémoire, 3 visses.

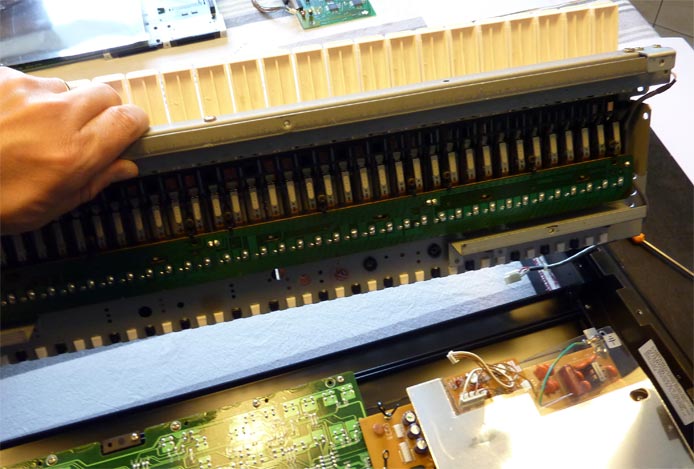

24/ déconnectez C2 .


25/ retirez le clavier.


26/ déconnectez CN13A sur la carte d'alimentation.


27/ retirez les visses de la carte "switch/boutons".

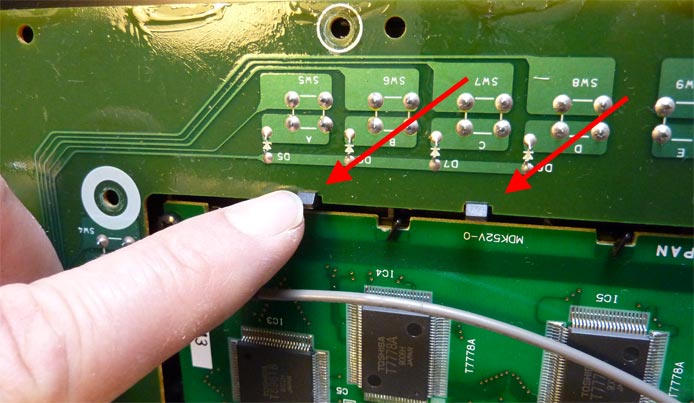

28/ Attention aux clips.

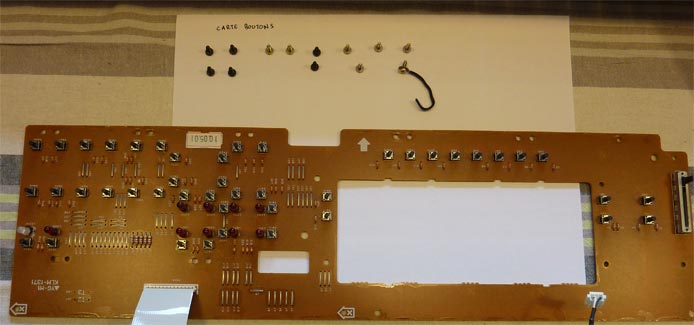

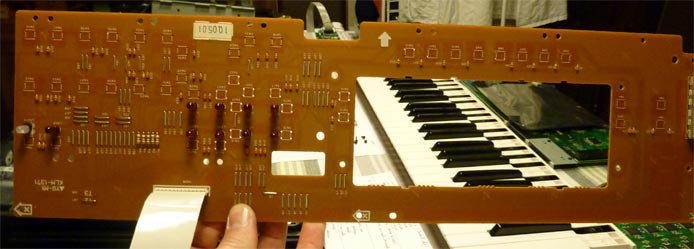

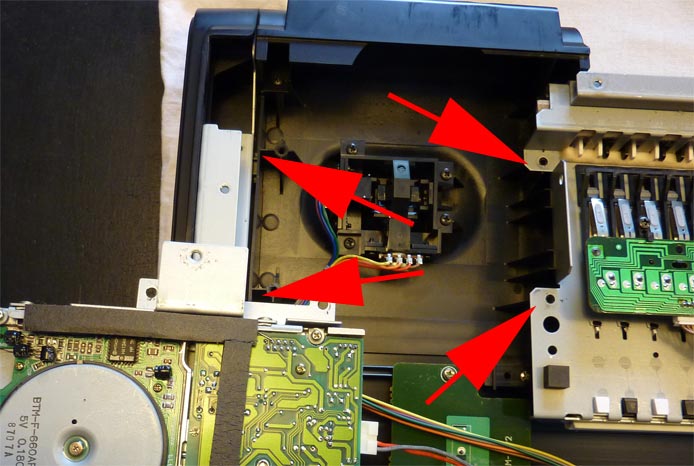

29/ retirez la carte, vous devriez avoir cela :

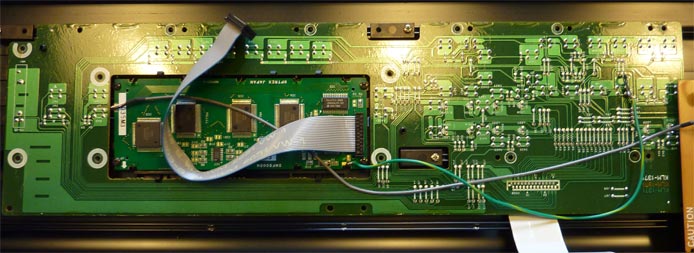

30/ retirez l'ecran, 4 visses.

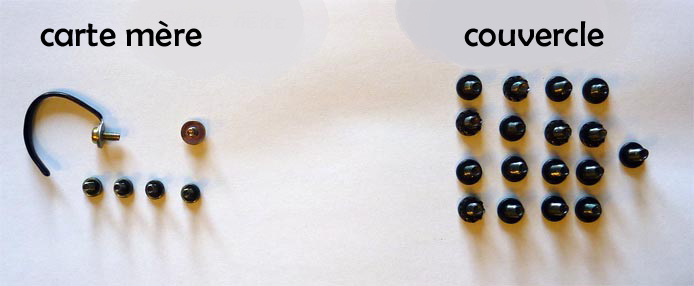

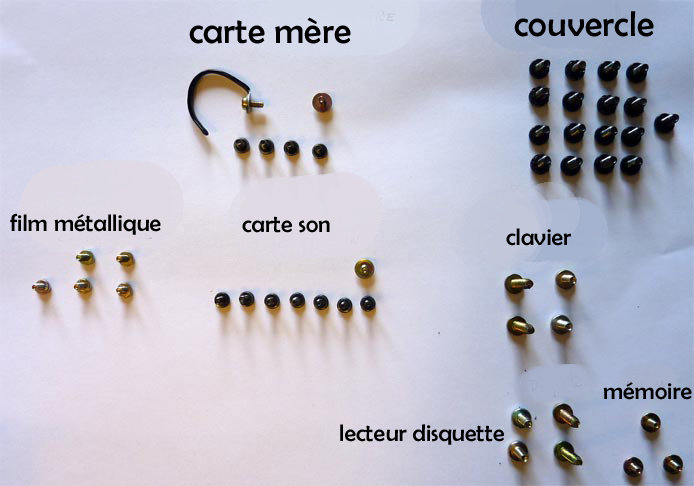

31/ apperçu des visses classées.

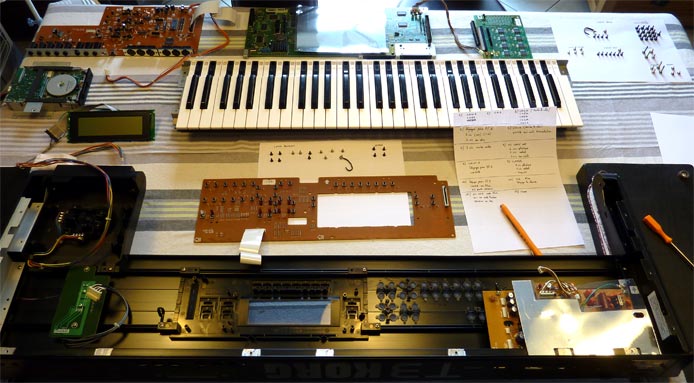

32/ apperçu du T3 en pièces.

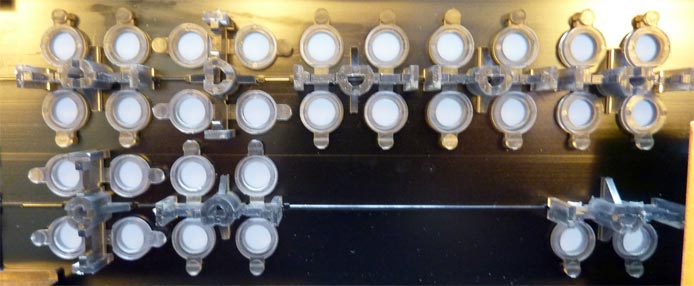

33/ Notez la position des boutons.


Sujet : Remplacement du Backlight/éclairage écran.

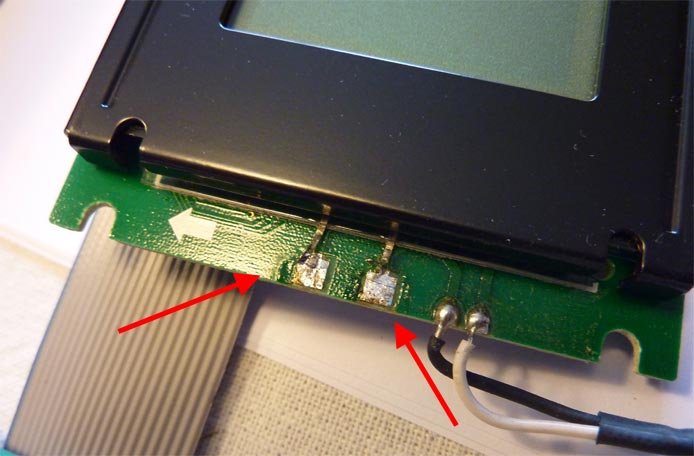

34/ déssoudez les 2 pattes.

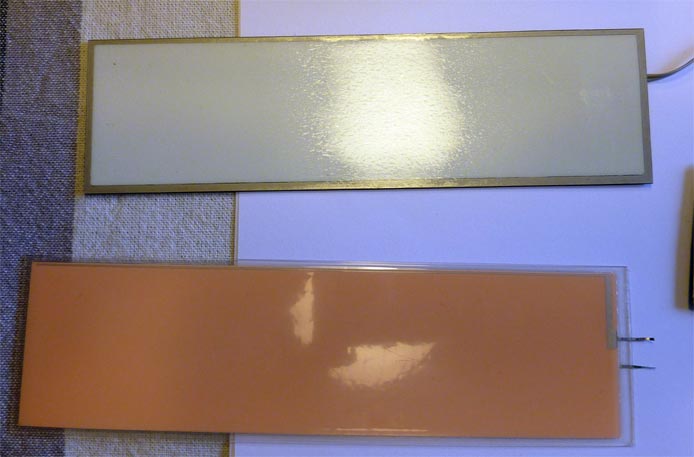

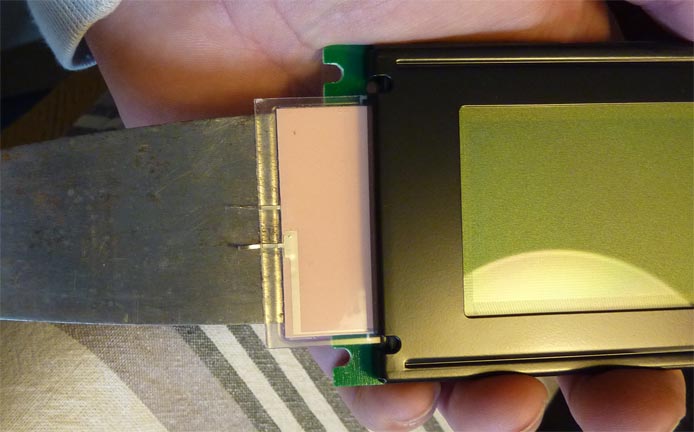

35/ Sortir l'éclairage en tirant dessus, si il resiste, utilisez une spatule.

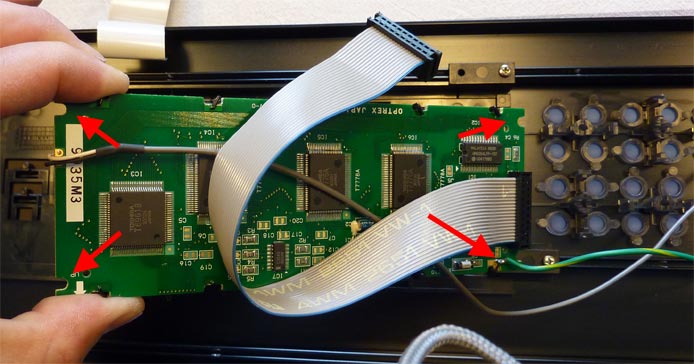

36/ Apperçu du nouvel éclairage.

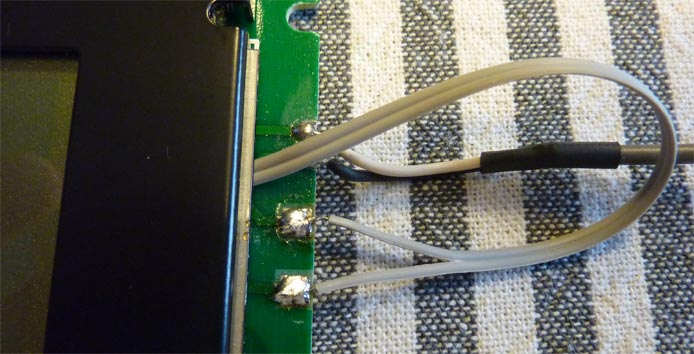

37/ Soudez les 2 pattes/fils.

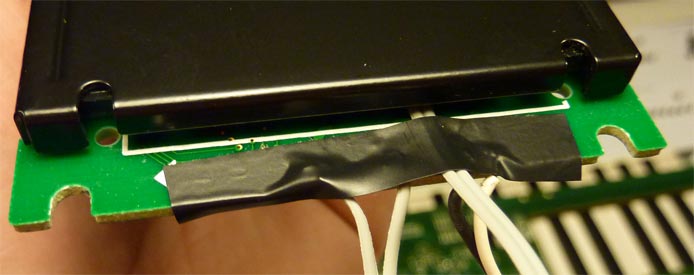

38/ Si l'éclairage bouge, utilisez de l'adhésif pour le bloquer.

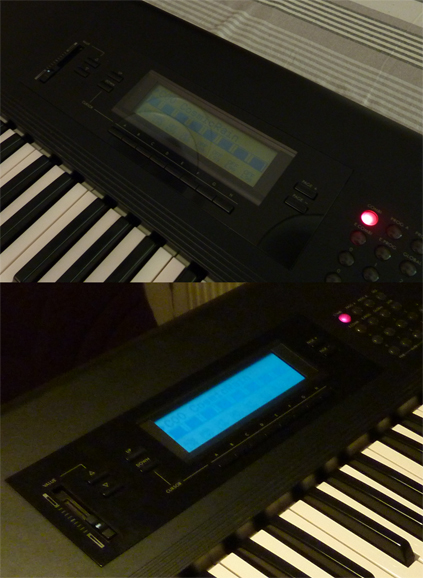

Avant et après le changement :



Sujet : Remplacement des "switch".

39/ déssoudez les 44 switch à l'aide d'une pompe à déssouder.

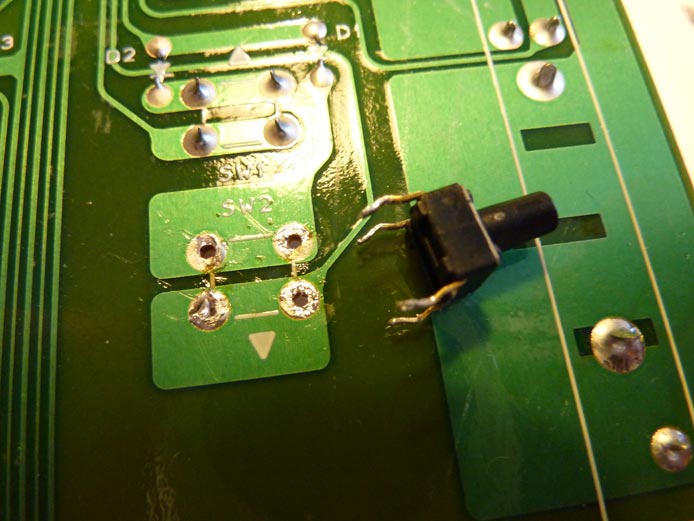

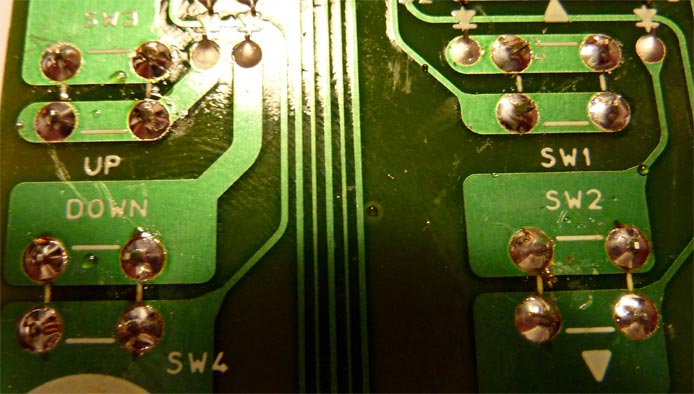

40/ Vous obtenez cela :

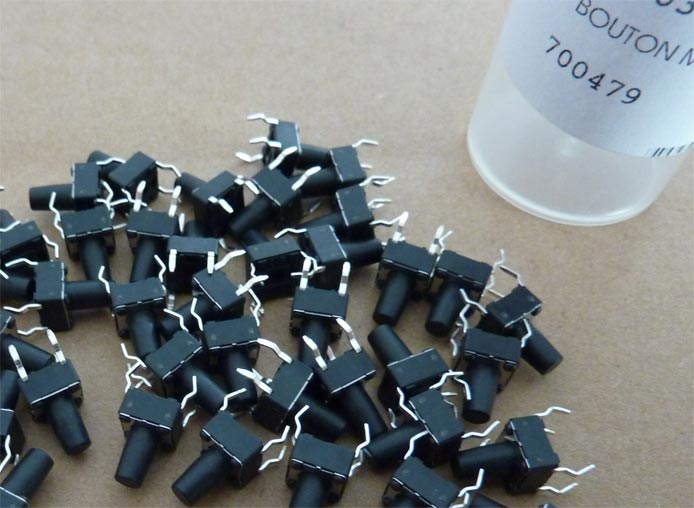

41/ soudez les nouveaux switch.

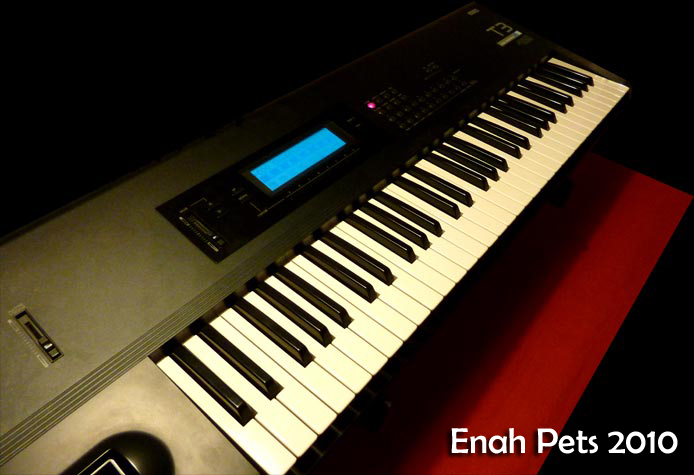

42/ Remontez le T3 en procédant à l'inverse du démontage.
